lundi 26 juin 2017

Diorama forestier: la scierie - recouvrement

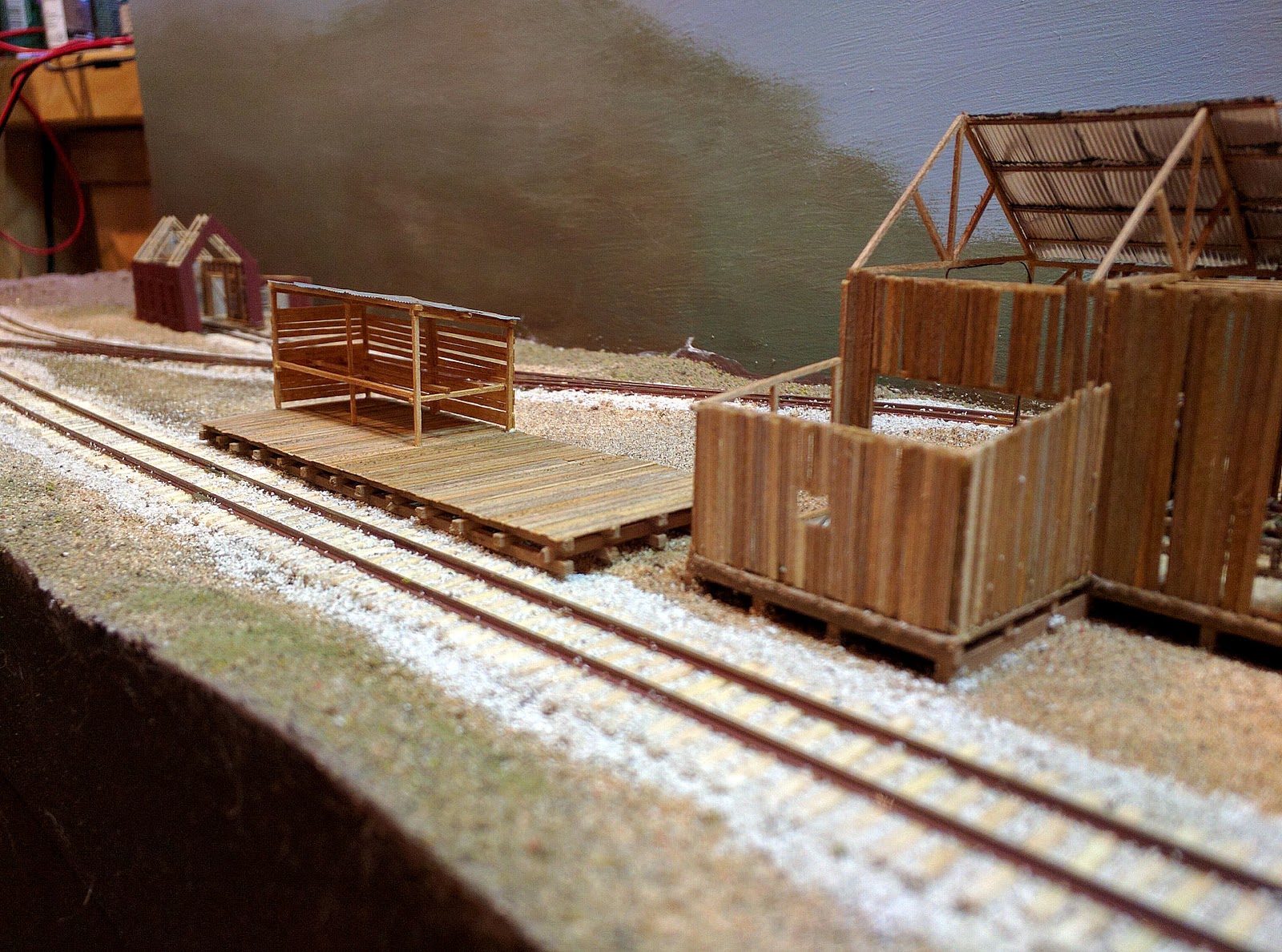

Maintenant que l'armature est collée au plancher et que les détails commencent à être ajoutés à l'ensemble, je pose les premières planches des murs extérieurs. Je commence par le plus simple: l'atelier. Pour le reste, je ne sais pas encore quel sera l'agencement final...



Je profite de l'occasion pour vous montrer le début de l'électrification du bâtiment ;)


jeudi 22 juin 2017

Diorama forestier: la scierie - vue d'ensemble


Voilà, l'armature est fixée au plancher, le système de transmission est installé, les rubans sont en place... Je profite de cette matinée ensoleillé pour effectuer quelques tests de photo à la lumière naturelle...




mardi 20 juin 2017

Diorama forestier: la scierie - intérieur


Ce soir, j'ai pu coller les différents outils et j'ai commencé à couvrir le sol de sciure. Il s'agit pour l'instant que d'une première couche. Je vais sûrement devoir en ajouter un peu partout...



Enfin, j'ai préparé la passerelle qui soutient les poulies. Celles-ci achemineront la force motrice aux outils à l'aide de rubans.


On peut apercevoir une incongruité... En effet une des poulies est perpendiculaire à l'axe. Ceci ne serait possible qu'avec l'aide d'un mécanisme de transmission à 90 degrés, chose que je n'ai pas représentée ici. Tant pis... de toutes les façons cette passerelle sera fixée aux poutres et à l'envers par rapport à la photo. Seul un oeil averti pourra détecter cette erreur.


lundi 19 juin 2017

Diorama forestier: la scierie - équipement (7)


Ce soir, teinte de la charpente/armature de la scierie:



dimanche 18 juin 2017

Diorama forestier: la scierie - équipement (6)


En cette journée très chaude, je reste enfermé dans mon petit atelier pour continuer la fabrication de l'équipement de la scierie. Aujourd'hui, confection de la scie oscillante qui, à la suite du "edger", permet de couper les planches à la longueur voulue.

J'en ai profité pour ajouter les rubans moteurs... pas très facile!





samedi 17 juin 2017

Diorama forestier: la scierie - équipement (5)


Voici maintenant venu le "edger" qui permet de transformer une "tranche" de tronc en plusieurs petites planches avec ses disques multiples.




Le plus difficile: monter les lames de scies circulaires dans le edger... ;-)

vendredi 16 juin 2017

Diorama forestier: la scierie - équipement (4)


On continue le montage... Ajout des fermes de toit sur l'armature:


et fabrication d'un premier "roller" qui permet d'amener les planches d'un outil à l'autre:


Et pour la force motrice, le "boiler" est fin prêt!


jeudi 15 juin 2017

Un projet formidable...


En relation avec la scierie que je suis en train de réaliser, je ne peux pas m'empêcher de vous indiquer ce site à consulter et à admirer sans restriction... Formidable! Twin Mills


mercredi 14 juin 2017

Diorama forestier: la scierie - équipement (3)


Ce soir, mise en peinture du plancher, fabrication de l'armature d'un des murs et montage du "steam donkey" qui apportera la force motrice à l'outillage.



mardi 13 juin 2017

Diorama forestier: la scierie - équipement (2)

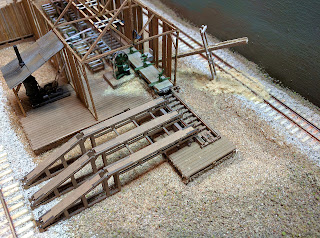

Ce soir, j'ai préparé ce qui sera la base de la scierie. J'ai pu y placer le convoyeur ce qui donne une bonne idée du plan de masse. En bas à gauche une extension servira de bureau/atelier. En bas au milieu, une petite plateforme extérieure accueillera le moteur à vapeur.






J'ai pu aussi confectionner la scie à ruban qui permet de débiter les troncs en planches.


lundi 12 juin 2017

Diorama forestier: la scierie - équipement


Le deuxième module va comporter une scierie et la remise à locomotive vue précédemment. Mais avant de définir les dimensions de cette scierie, je confectionne le premier élément important: le convoyeur. Il permet d'acheminer les troncs jusqu'à la scie afin de confectionner des planches. Je peux ainsi visualiser l'emplacement de celui-ci sur le plancher et d'imaginer les autres morceaux autour de lui.

Voici de quoi cela a l'air avant et après salissures...




lundi 5 juin 2017

Diorama forestier: le deuxième module - pose de la voie (2)


Pose des traverses et fixation du premier aiguillage. Comme sur le premier module, les traverses ne sont pas toutes de la même longueur et l'alignement laisse à désirer, mais c'est voulu... Les rails sont collés à la cyano.


La motorisation de l'aiguillage est réalisée avec une tringle passée dans un tube de laiton. Le moteur est un moteur pas-à-pas contrôlé par un Arduino (ici posé pour les tests).


samedi 3 juin 2017

Diorama forestier: la remise et le deuxième module


En ce beau samedi pluvieux, ajout d'une lampe dans le petit appentis de la remise à locomotives. L'abat-jour est plus petit que les deux autres, mais la led est la même.


Sinon, début de la pose de la voie sur le deuxième module. On commence par le plus délicat: les aiguillages. Le reste du module sera beaucoup plus simple. Rien n'est encore fixé définitivement mais cela ne devrait pas trop tarder.


dimanche 28 mai 2017

Diorama forestier: la remise à locomotive


Ici aussi, il s'agit d'un kit en bois de Republic Locomotive Works. Dès le début, on remarque la qualité des pièces et la finesse de la découpe au laser...


Après lecture des instructions, j'entame la peinture à l'aérographe. Blanc/gris pour l'intérieur...


et rouge/marron pour l'extérieur. Je n'ai pas suivi les directives qui invitaient à teindre les pièces et préféré une légère couche d'acrylique qui donne un peu plus de profondeur aux couleurs.


Vient ensuite le montage des structures porteuses. Là aussi, l'utilisation d'une autre essence de bois que le recouvrement fait toute la différence. Inutile de la peindre, je la laisse naturelle.


Montage des fenêtres et des murs. Là, je dois noter ma déception... Les fenêtres sont bien trop épaisses. En y pensant après coup, je regrête de ne pas avoir utilisé du Micro Crystal Clear pour les vitrages plutôt que les pièces d'acétates fournies avec le kit... Le démontage étant impossible, j'accepte les résultats.


Après le bâtiment principal, vient le petit appentis.


Assemblage:


Voilà pour le bâtiment. Maintenant, passons à l'éclairage... Tout d'abord le lampadaire suspendu à une ferme de toit.


Les deux lampadaires de la salle principale:


Que la lumière fût!



samedi 27 mai 2017

Diorama forestier: le coffrage et l'éclairage

Maintenant que le premier module est pour ainsi dire terminé, je lui donne un toit et un support pour l'éclairage. Il s'agit simplement d'une bande de leds blanc pur.


Kit bois "flat car" terminé


Voilà ce que cela donne à la fin:


jeudi 25 mai 2017

Kit bois "flat car"


Ce soir, je me suis lancé dans le montage d'un petit kit Nn3 "flat car" ou wagon plat. Il ira très bien avec ma petite diesel... On peut se le procurer ainsi que les boggies à Republic Locomotive Works.

Le kit et les boggies:


Le wagon une fois monté:


et peint...




lundi 22 mai 2017

Diorama forestier: plan du deuxième module


Maintenant que les aiguilles sont montées, je peux réfléchir au positionnement des différents bâtiments...


Voilà grossièrement de quoi sera constituée cette halte:
  • à gauche, une petite scierie
  • au centre en haut, un petit bâtiment du genre "blacksmith" ou atelier équivalent
  • au centre en bas (option), un petit quai de transbordement
  • en haut à droite, la remise à loco.
Seule la voie du bas (continue de gauche à droite) est en N, le reste est en Nn3. Les longueurs de voies ne sont qu'approximatives pour l'instant... Maintenant, j'attends la livraison des bâtiments à monter.

dimanche 14 mai 2017

Diorama forestier: locomotive diesel Nn3


Pendant que je réfléchis à l'organisation du deuxième module, je prends cet après-midi pour monter une petite diesel Nn3 sur châssis Märklin. Elle n'est pas terminée pour l'instant (espaces à combler, détaillage, peinture finale...) mais cela donne une idée du résultat...



vendredi 12 mai 2017

Diorama forestier: aiguillage


J'entame le design et la construction du second module par la fabrication d'un aiguillage N/Nn3. Il me permettra de créer un petit embranchement en voie étroite donnant sur... je ne sais pas encore ;)

Voici le travail de ce soir:


jeudi 11 mai 2017

Diorama forestier: poteaux télégraphiques - on recommence


Deuxième tentative. Cette fois, j'utilise du médium transparent teinté à l'encre verte. Cela semble tenir en place!
