lundi 26 juin 2017

Diorama forestier: la scierie - recouvrement


Maintenant que l'armature est collée au plancher et que les détails commencent à être ajoutés à l'ensemble, je pose les premières planches des murs extérieurs. Je commence par le plus simple: l'atelier. Pour le reste, je ne sais pas encore quel sera l'agencement final...



Je profite de l'occasion pour vous montrer le début de l'électrification du bâtiment ;)


jeudi 22 juin 2017

Diorama forestier: la scierie - vue d'ensemble


Voilà, l'armature est fixée au plancher, le système de transmission est installé, les rubans sont en place... Je profite de cette matinée ensoleillé pour effectuer quelques tests de photo à la lumière naturelle...




mardi 20 juin 2017

Diorama forestier: la scierie - intérieur


Ce soir, j'ai pu coller les différents outils et j'ai commencé à couvrir le sol de sciure. Il s'agit pour l'instant que d'une première couche. Je vais sûrement devoir en ajouter un peu partout...



Enfin, j'ai préparé la passerelle qui soutient les poulies. Celles-ci achemineront la force motrice aux outils à l'aide de rubans.


On peut apercevoir une incongruité... En effet une des poulies est perpendiculaire à l'axe. Ceci ne serait possible qu'avec l'aide d'un mécanisme de transmission à 90 degrés, chose que je n'ai pas représentée ici. Tant pis... de toutes les façons cette passerelle sera fixée aux poutres et à l'envers par rapport à la photo. Seul un oeil averti pourra détecter cette erreur.


lundi 19 juin 2017

Diorama forestier: la scierie - équipement (7)


Ce soir, teinte de la charpente/armature de la scierie:



dimanche 18 juin 2017

Diorama forestier: la scierie - équipement (6)


En cette journée très chaude, je reste enfermé dans mon petit atelier pour continuer la fabrication de l'équipement de la scierie. Aujourd'hui, confection de la scie oscillante qui, à la suite du "edger", permet de couper les planches à la longueur voulue.

J'en ai profité pour ajouter les rubans moteurs... pas très facile!





samedi 17 juin 2017

Diorama forestier: la scierie - équipement (5)


Voici maintenant venu le "edger" qui permet de transformer une "tranche" de tronc en plusieurs petites planches avec ses disques multiples.




Le plus difficile: monter les lames de scies circulaires dans le edger... ;-)

vendredi 16 juin 2017

Diorama forestier: la scierie - équipement (4)


On continue le montage... Ajout des fermes de toit sur l'armature:


et fabrication d'un premier "roller" qui permet d'amener les planches d'un outil à l'autre:


Et pour la force motrice, le "boiler" est fin prêt!


jeudi 15 juin 2017

Un projet formidable...


En relation avec la scierie que je suis en train de réaliser, je ne peux pas m'empêcher de vous indiquer ce site à consulter et à admirer sans restriction... Formidable! Twin Mills


mercredi 14 juin 2017

Diorama forestier: la scierie - équipement (3)

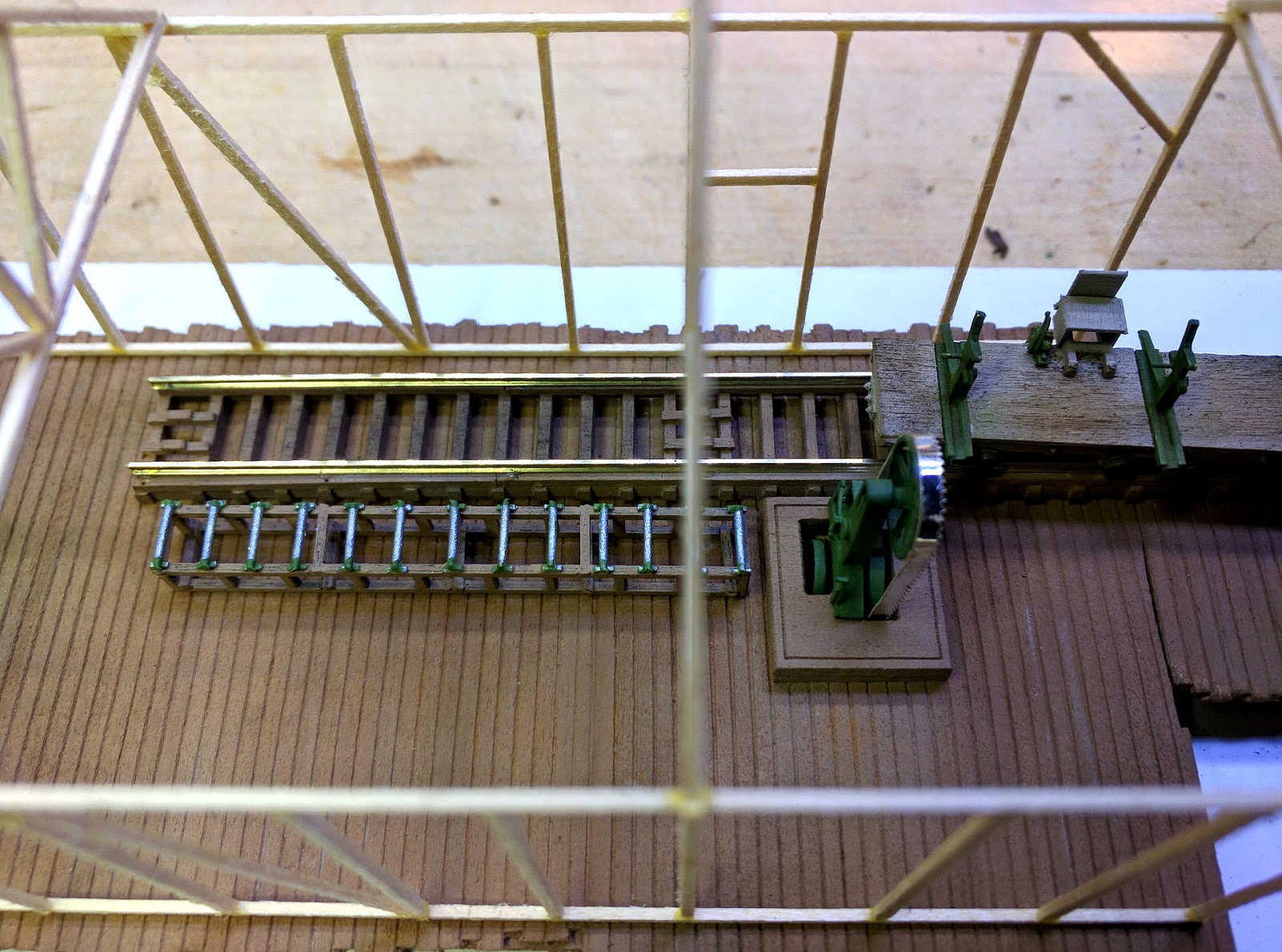

Ce soir, mise en peinture du plancher, fabrication de l'armature d'un des murs et montage du "steam donkey" qui apportera la force motrice à l'outillage.



mardi 13 juin 2017

Diorama forestier: la scierie - équipement (2)


Ce soir, j'ai préparé ce qui sera la base de la scierie. J'ai pu y placer le convoyeur ce qui donne une bonne idée du plan de masse. En bas à gauche une extension servira de bureau/atelier. En bas au milieu, une petite plateforme extérieure accueillera le moteur à vapeur.






J'ai pu aussi confectionner la scie à ruban qui permet de débiter les troncs en planches.


lundi 12 juin 2017

Diorama forestier: la scierie - équipement


Le deuxième module va comporter une scierie et la remise à locomotive vue précédemment. Mais avant de définir les dimensions de cette scierie, je confectionne le premier élément important: le convoyeur. Il permet d'acheminer les troncs jusqu'à la scie afin de confectionner des planches. Je peux ainsi visualiser l'emplacement de celui-ci sur le plancher et d'imaginer les autres morceaux autour de lui.

Voici de quoi cela a l'air avant et après salissures...




lundi 5 juin 2017

Diorama forestier: le deuxième module - pose de la voie (2)


Pose des traverses et fixation du premier aiguillage. Comme sur le premier module, les traverses ne sont pas toutes de la même longueur et l'alignement laisse à désirer, mais c'est voulu... Les rails sont collés à la cyano.


La motorisation de l'aiguillage est réalisée avec une tringle passée dans un tube de laiton. Le moteur est un moteur pas-à-pas contrôlé par un Arduino (ici posé pour les tests).


samedi 3 juin 2017

Diorama forestier: la remise et le deuxième module


En ce beau samedi pluvieux, ajout d'une lampe dans le petit appentis de la remise à locomotives. L'abat-jour est plus petit que les deux autres, mais la led est la même.


Sinon, début de la pose de la voie sur le deuxième module. On commence par le plus délicat: les aiguillages. Le reste du module sera beaucoup plus simple. Rien n'est encore fixé définitivement mais cela ne devrait pas trop tarder.
